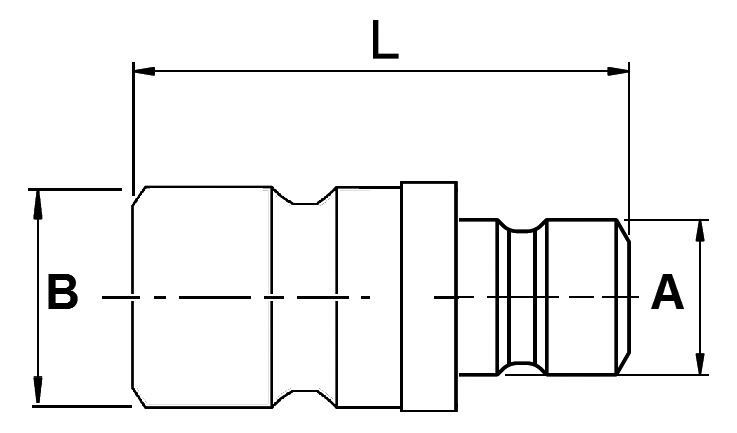

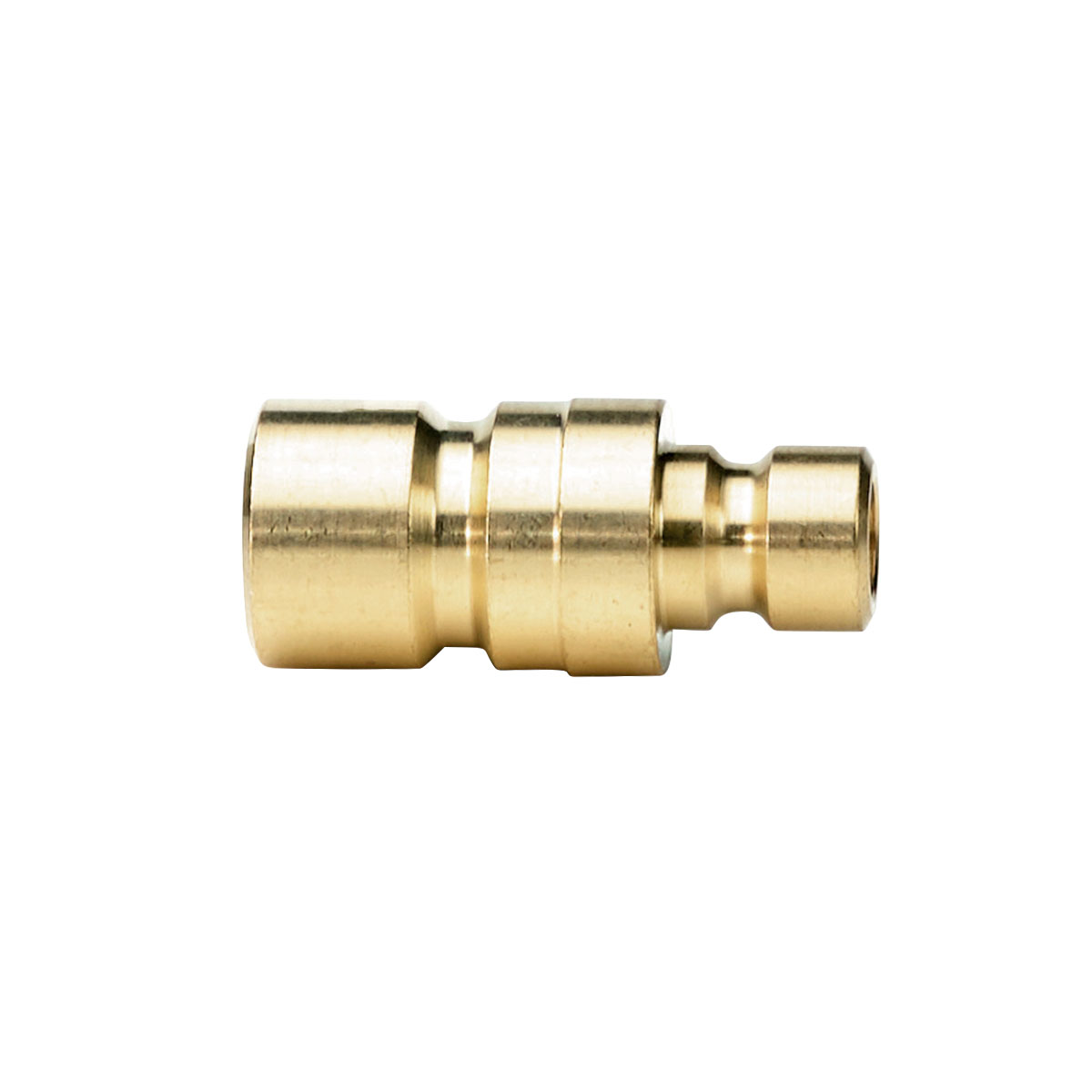

Raccordi doppi

Descrizione Tecnica
Serie di raccordi sviluppata appositamente per il raffreddamento di canali su stampi a iniezione. Interamente intercambiabile con altre marche con gli stessi profili di nippli. Tutte le dimensioni e le tolleranze sono come l'originale.

Materiale
Parte posteriore in ottone
Corpo valvola in ottone
Manicotto in ottone (senza valvola)
Manicotto in ottone, nichelato (con valvola)
Valvola in ottone
Blocchi di bloccaggio AISI 420
Molla AISI 301
Guarnizione FKM

Tappo
Profilo del tappo in ottone
Parte posteriore del corpo in ottone
Valvola di ottone
Molla AISI 301
Guarnizione FKM

Pressione di esercizio
15 bar, massima pressione di esercizio statica con fattore di sicurezza da 4 a 1.

Temperatura di esercizio
Acqua: da -15°C a 140°C
Olio: da -15°C a 180°C
